原位高低温XRD锂离子电池（LIB-VTXRD-S）
    发布时间: 2022-09-01 15:00

一、产品简介：

原位高低温XRD锂离子电池（LIB-VTXRD-S）是一款专门为高低温条件下探测电池电极材料物相结构变化而设计的原位测试装置。该原位测试装置主要包含有真空腔体、半导体制冷系统、温控系统和一台小角度原位XRD锂离子电池等多个部件及相关配件。装置主体采用半导体制技术对原位电池进行制冷以调节电池整体所处的温度环境场，其温度调节范围为：-30-100℃，温度控制精度：±0.5℃。该原位装置十分适用于锂离子电池等二次电池在高低温环境场下的物相结构研究，是能源化学研究领域的有力辅助手段之一。

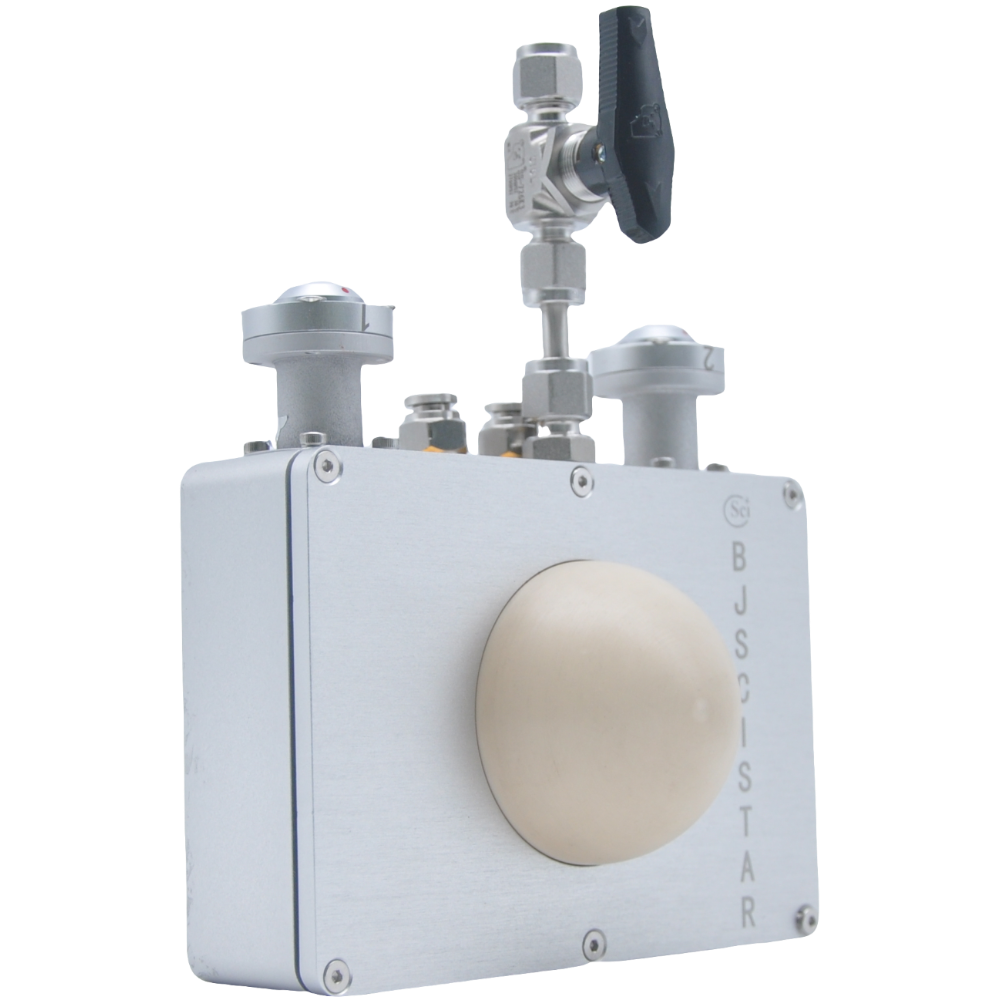

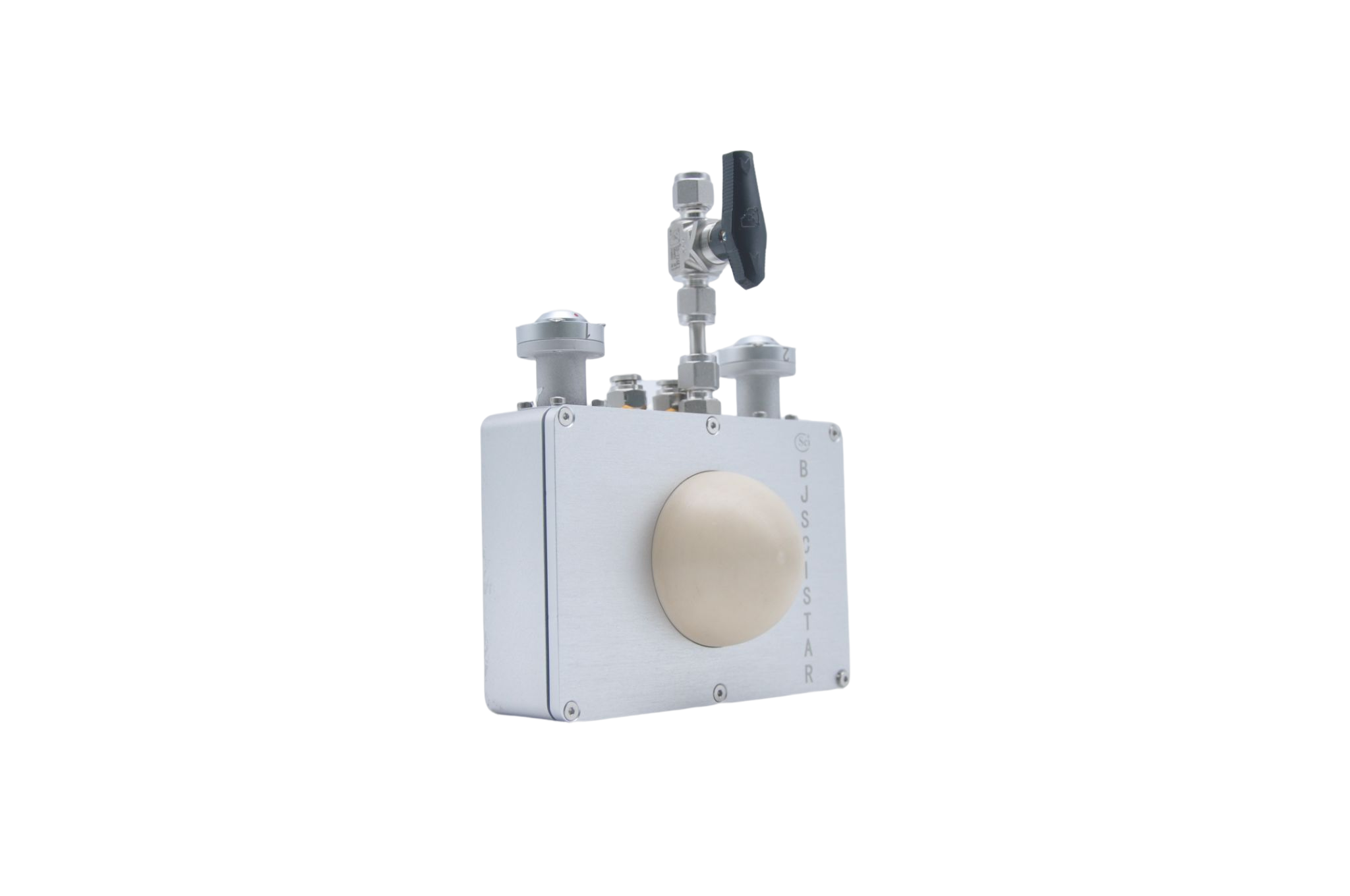

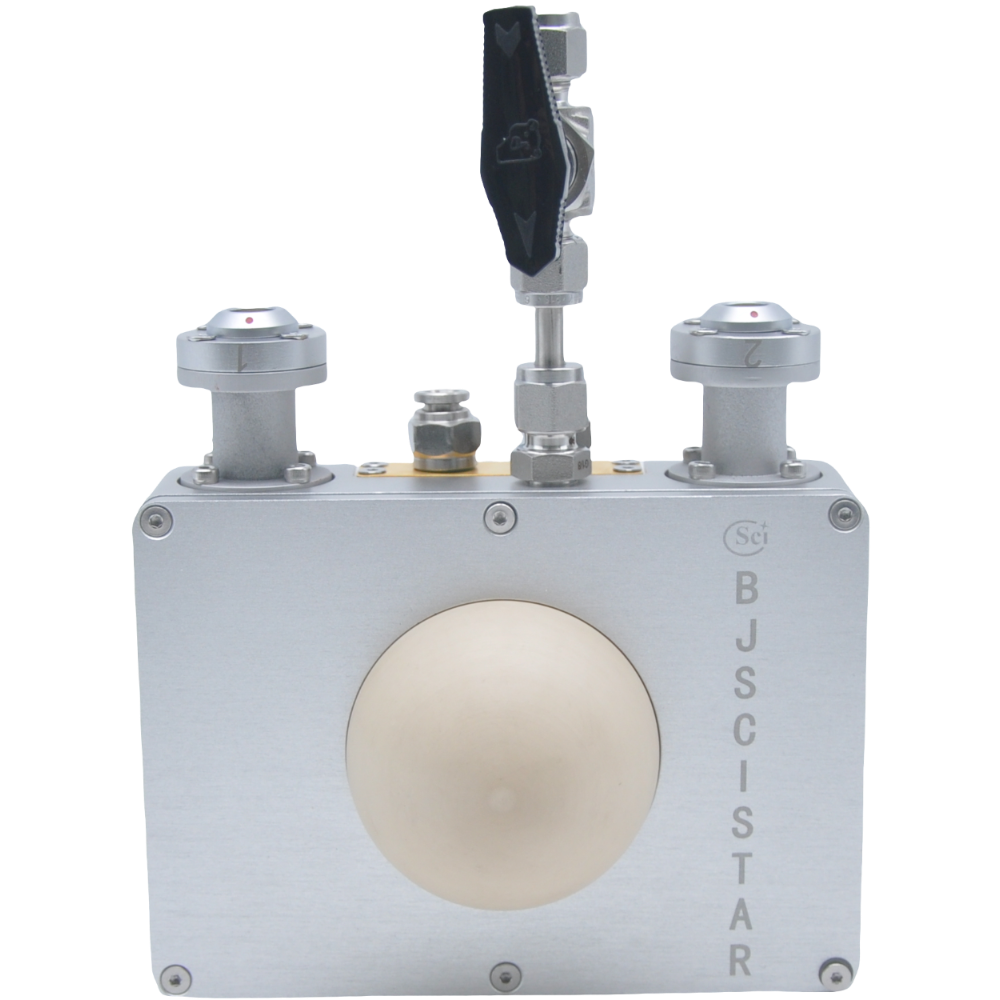

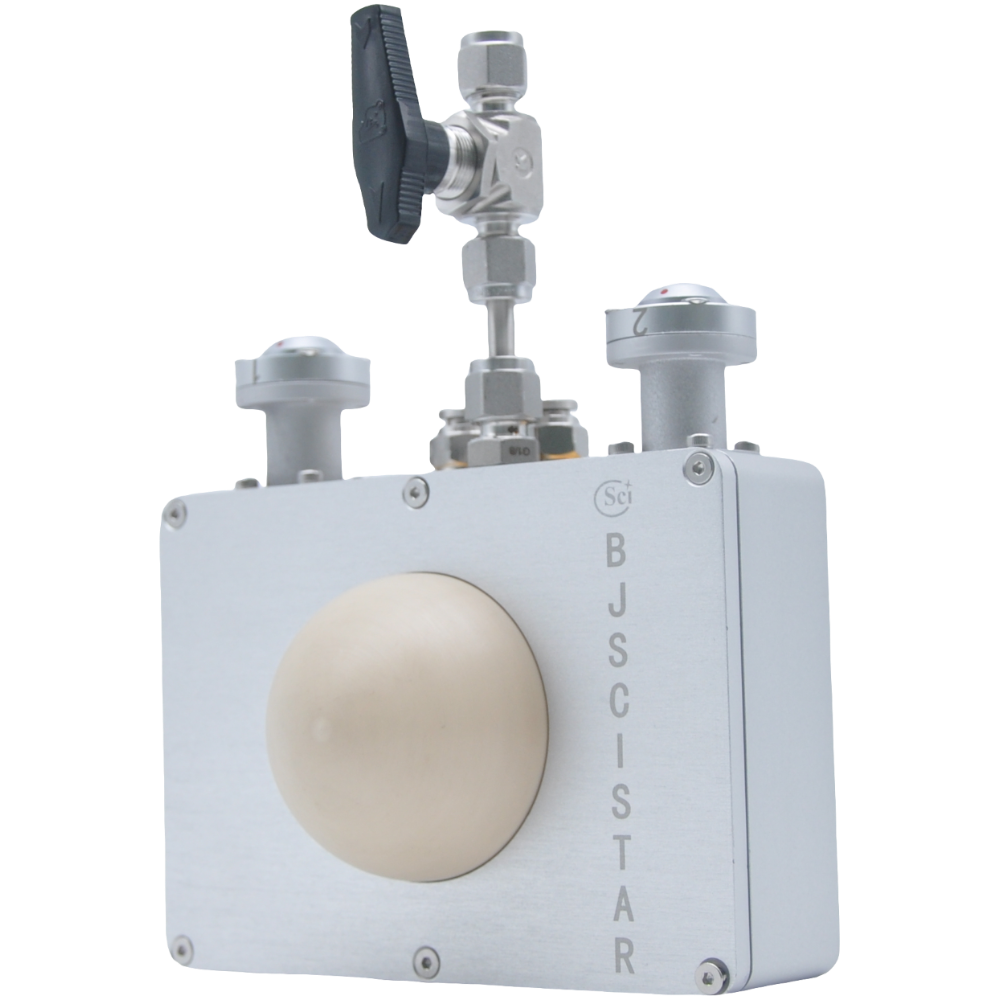

原位高低温XRD锂离子电池（LIB-VTXRD-S）

二、主要特点：

1. 该原位测试装置主要包含有真空腔体、半导体制冷系统、温控系统和一台小角度原位XRD锂离子电池等多个部件；

2. 该装置采用半导体制冷技术对原位池进行制冷，采用热传导的方式对样品进行加热，保证样品处的温度均匀；

3. 温度控制范围：-30-100℃；控制精度：±0.5℃，采用程序控制；

4. 配备的小角度原位XRD锂离子电池可单独使用，采用异形金属铍作为窗口，其适用角度为：5<2θ<90°；

5. 真空腔体外壳采用高分子材料PEEK 作为X射线光窗，能够承受不高于1 个大气压的气压条件和低真空环境；

6. 该原位装置适配各类商用X射线衍射仪；

7. 注：由于采用有Be和PEEK两种窗口，因此材料中将有两套衍射峰，若因此对检测结果有影响的，可选择付费更换为金属铍球做外层窗口；
