三维X射线成像拉伸装置（SD-3DXCT-2000）
    发布时间: 2022-09-16 17:42

一、产品简介

三维X射线成像原位拉伸装置（SD-3DXCT-2000）是一款可应用于样品拉伸条件下的X射线3D衍射成像（兼容XRD测试）研究的测试装置。三维X射线成像原位拉伸装置根据材料所需要的拉伸作用而设计，能够实现样品的拉伸测试要求；其结构设计上则充分考虑了三维X射线衍射显微成像的需求，样品腔采用透明有机玻璃材质，保证了X射线的360°入射/出射无障碍，同时兼容XRD测试，只需将有机玻璃样品腔替换为两侧支撑架即可；再配合同步辐射线站的结构空间需求，能够实现360°旋转或160°XRD测试，在拉伸过程中，对材料的三维结构重构起到重要的数据支撑。

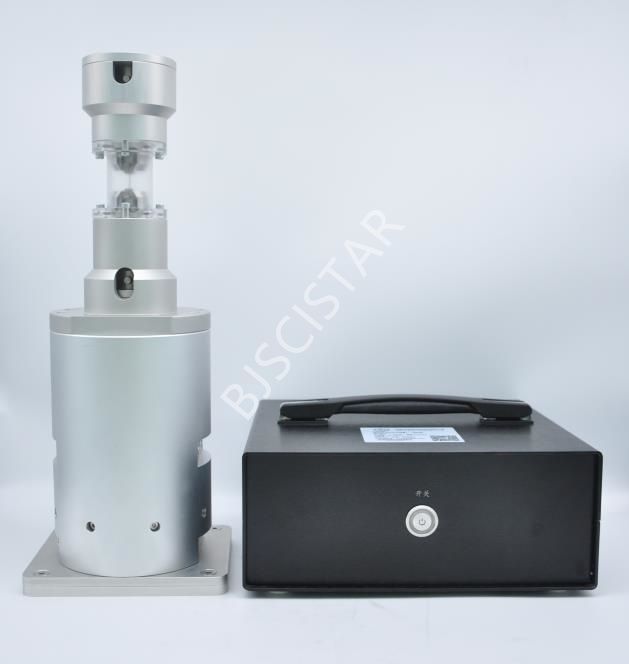

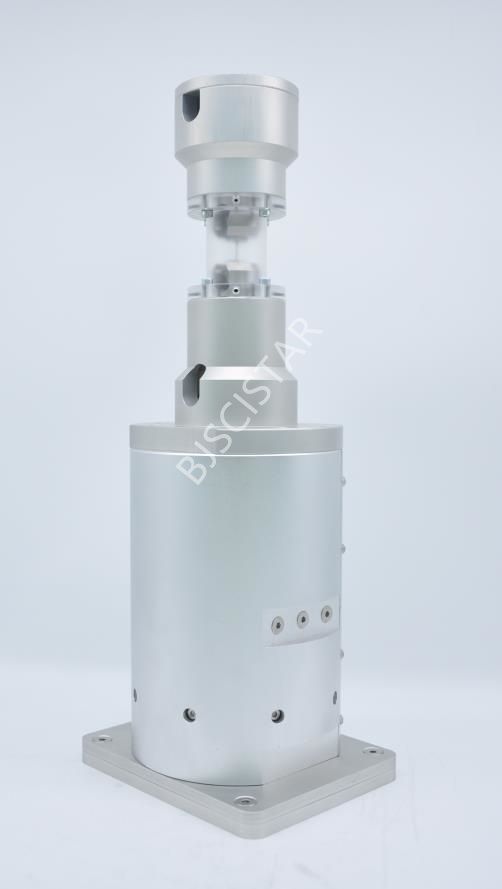

三维X射线成像拉伸装置（SD-3DXCT-2000）

二、技术参数


1、 该装置适用于样品的拉伸测试，可对样品进行360°旋转，适用于3D衍射成像、XRD测试等应用；

2、 该原位装置主要包含了拉伸装置、拉力传感器、样品腔或支撑架、底座等部件；

3、 上部拉伸装置可整体与样品腔或支撑架固定，装配方便；

4、样品腔为有机玻璃材质，操作可视，支撑架采用航空铝材质，二者可替换以实现不同测试需求；

5、 该装置可通过底座整体固定到如旋转台等平台上；

6、 该装置可通过外接电脑、实现程序控制，达到读取拉力数据以及拉伸/位移等控制功能；

7、 拉力调节范围：0-2000N，精度约满量程的±0.3%；

8、 位移拉伸量调节范围：0.1-20mm。
