三维X射线成像拉伸装置（SD-3DXCT-1500）
    发布时间: 2022-09-17 08:38

一、产品简介
三维X射线成像拉伸装置（SD-3DXCT-1500）是一款可应用于样品拉伸条件下的X射线3D 成像（兼容XRD测试）研究的测试装置。三维X射线成像原位拉伸装置根据材料所需要的拉伸 作用而设计，能够实现样品的拉伸测试要求；其结构设计上则充分考虑了三维X射线衍射显微 成像的需求，样品腔采用透明有机玻璃材质，保证了 X射线的360°入射/出射无障碍，同时兼 容XRD测试，只需将有机玻璃样品腔替换为两侧支撑架即可；再配合同步辐射线站的结构空间 需求，能够实现360°旋转（三维成像）或160° （二维成像）XRD测试，在拉伸过程中，对材 料的三维结构重构起到重要的数据支撑。

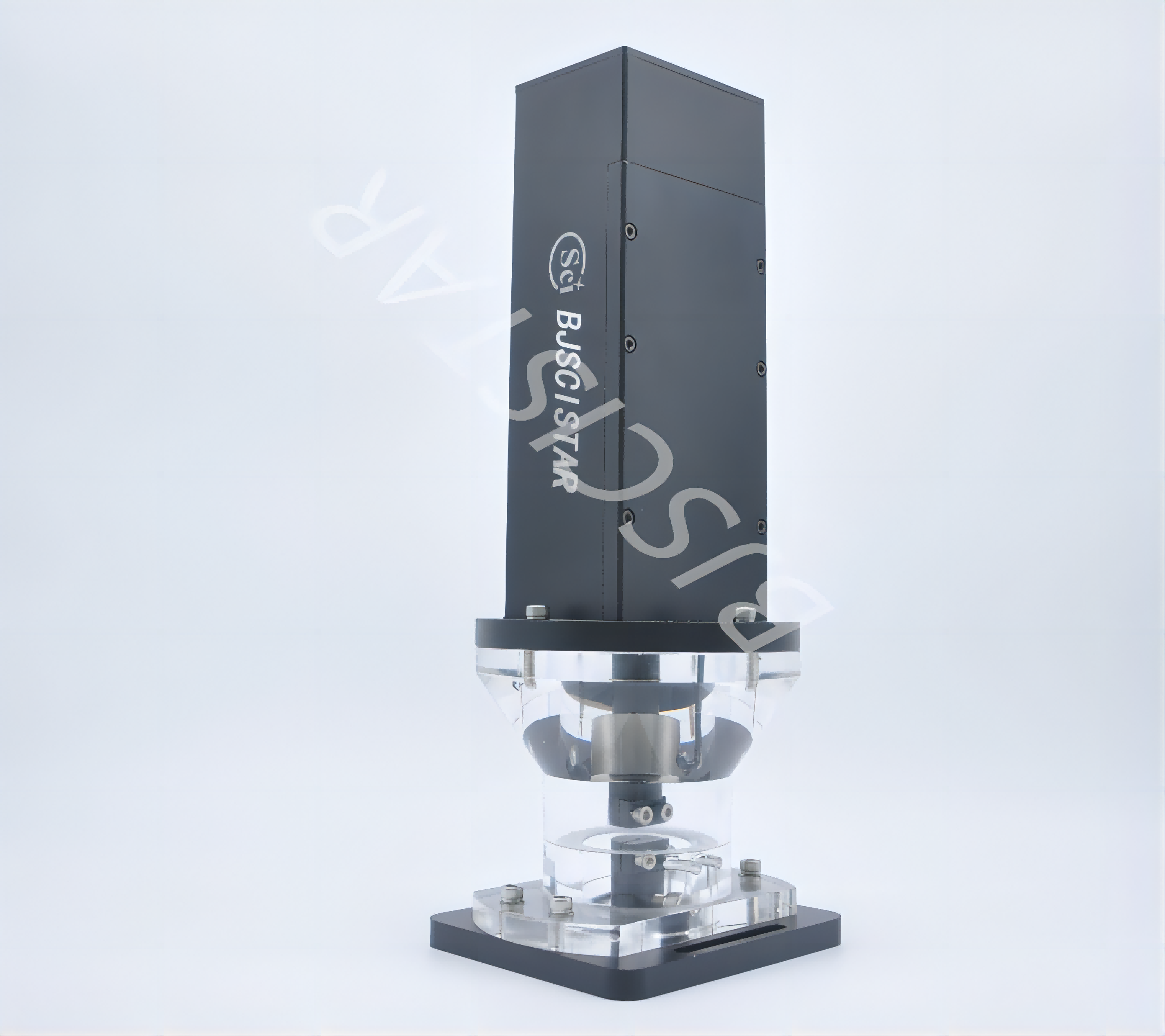

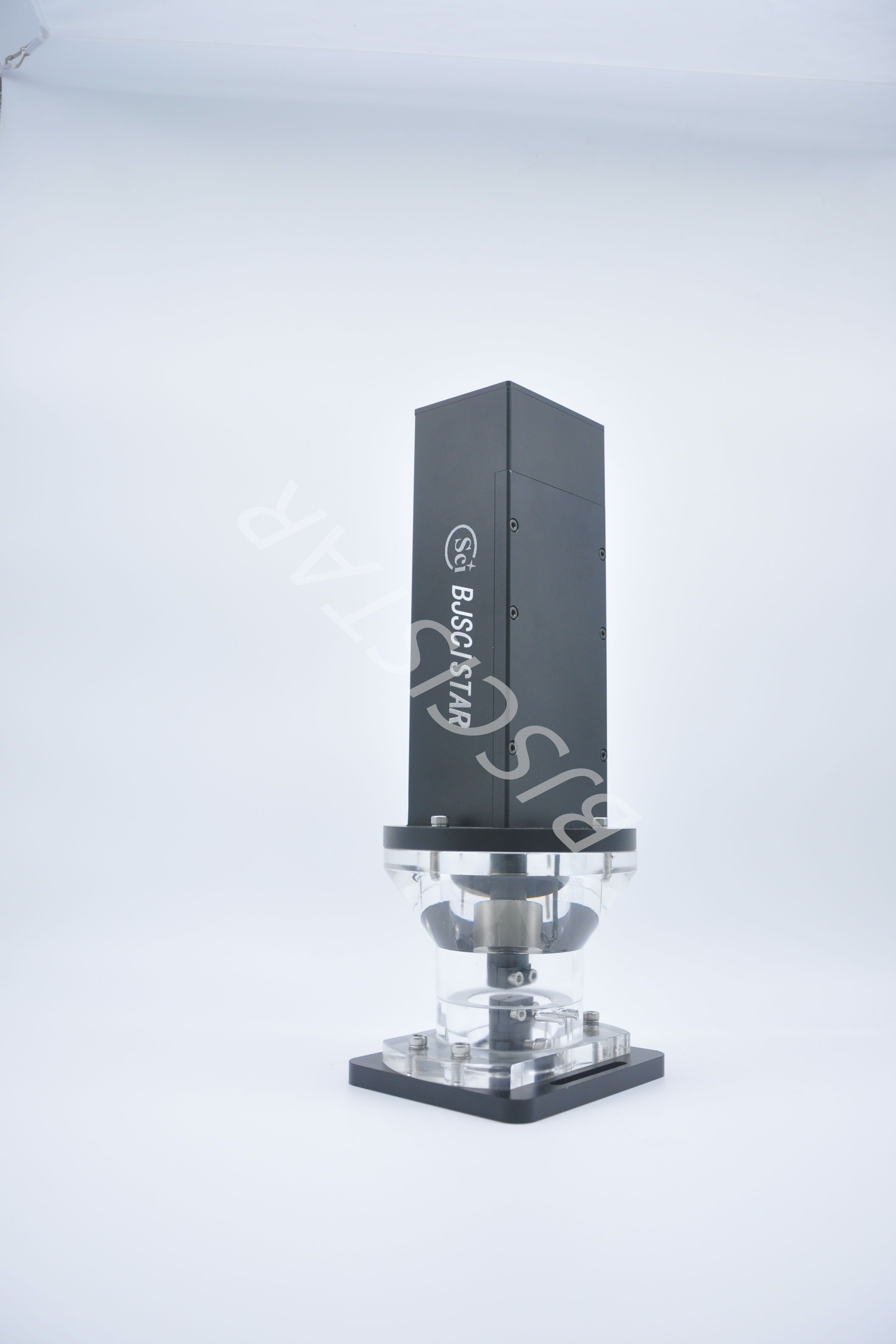

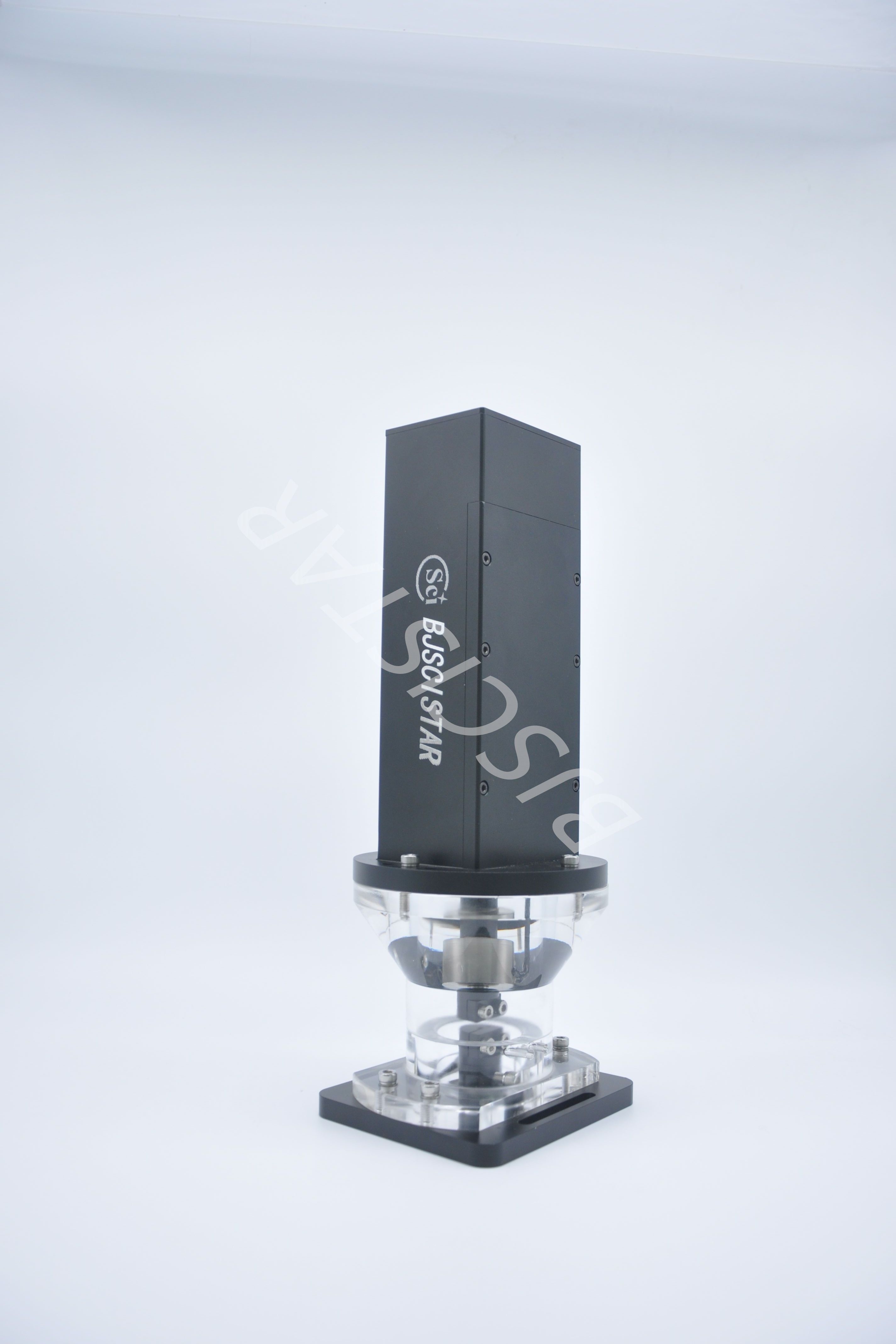

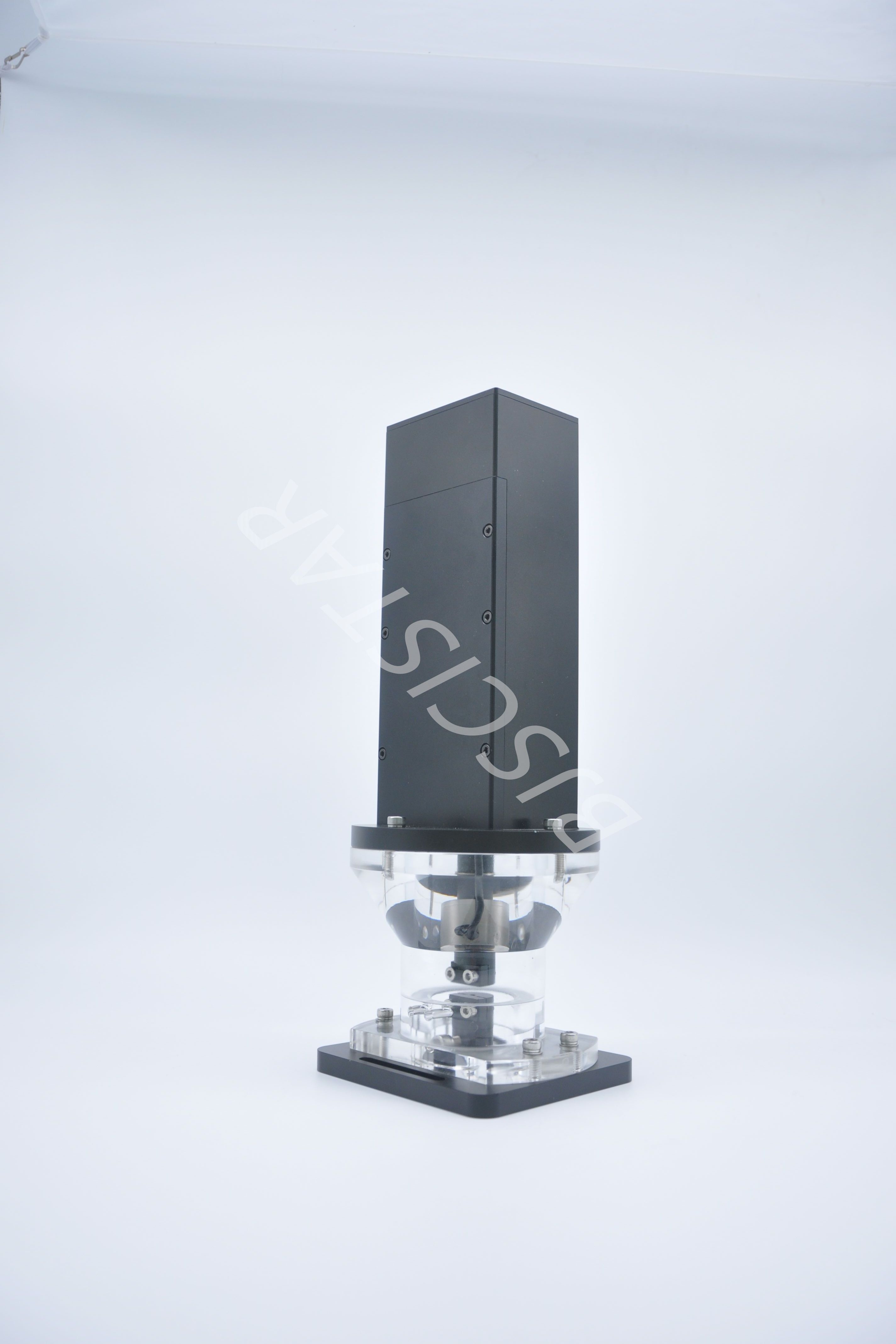

三维X射线成像拉伸装置（SD-3DXCT-1500）

二、主要特点：

1. 该原位测试装置由原位拉伸装置主体和控制箱两部分组成，控制箱为主控制部分，可通过外接电脑、实现程序控制， 达到读取压力数据以及按拉力值进行拉伸/移动的功能。

2. 该装置适用于样品的拉伸测试，可对样品进行360°旋转 ,适用于3D成像、XRD测试等应用；

3. 该原位装置主要包含了拉伸装置、拉力传感器.样品腔或 支撑架、底座等部件；

4. 上部拉伸装置可整体与样品腔或支撑架固定，装配方便；

5. 样品腔为有机玻璃材质，操作可视，支撑架采用航空铝材 质，二者可替换以实现不同测试需求；

6. 该装置可通过底座整体固定到如旋转台等平台上；

7. 该装置可通过外接电脑、实现程序控制，达到读取拉力数 据以及拉伸/位移等控制功能;

8. 拉力调节范围：0-1500N,精度约满量程的土0.3%；

9.位移拉伸量调节范围：0.1-20mm。
