二、主要特点

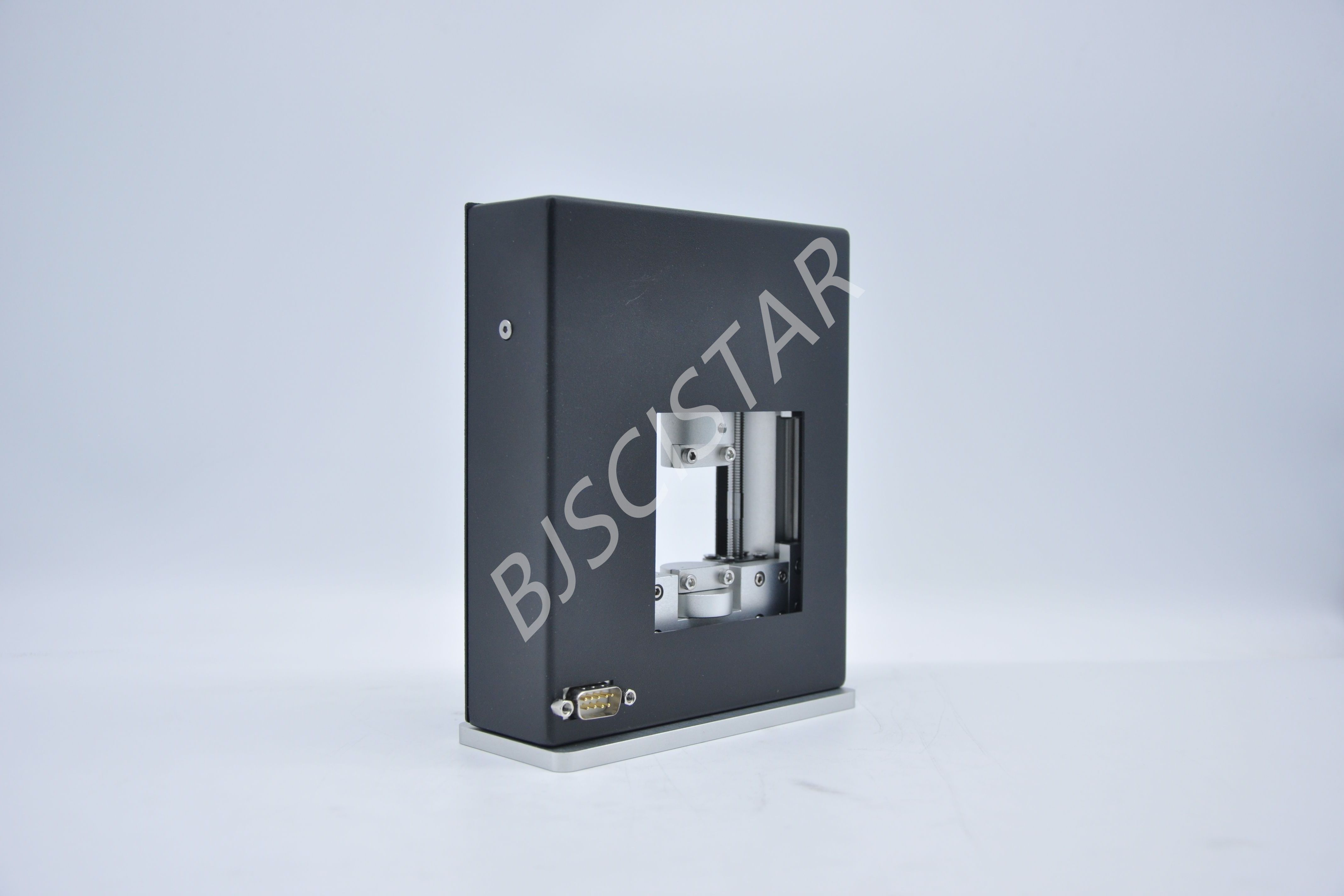

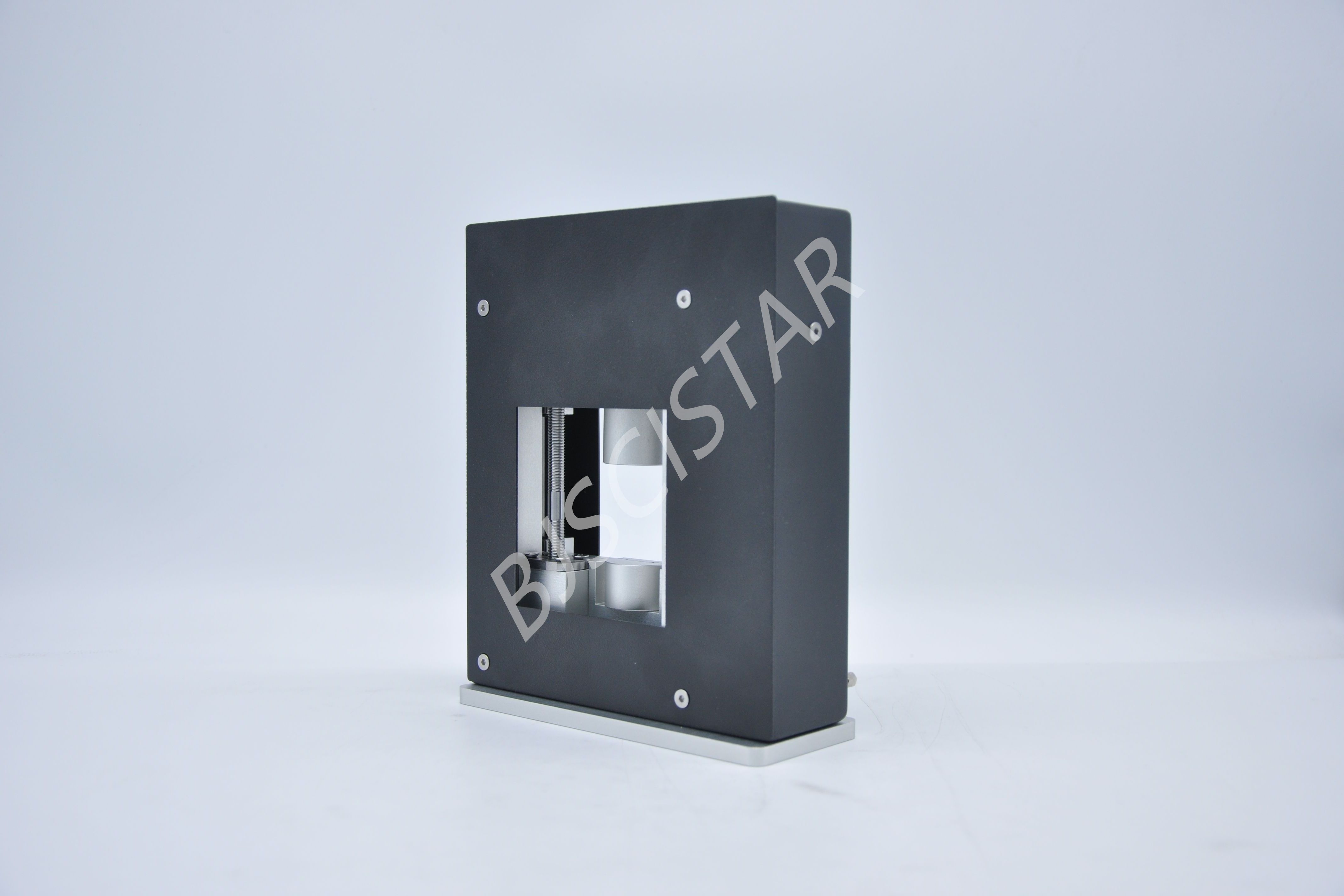

1. 本设备由原位拉伸装置主体和控制箱两个部分组成。

2. 拉伸装置由拉伸驱动组件、拉伸架、底座、拉力传感器、样品夹头等几个部分构成，样品为高分子薄膜材料，安装在窗口中心位置，通过两端样品夹头夹紧，在拉伸驱动组件的动力驱动下实现样品对向拉伸，同时进行原位测试，测试光可通过窗口透射/荧光出射。

3. 控制箱为主控制部分，可通过外接电脑、实现程序控制，达到读取压力数据以及按拉力值/形变量进行拉伸/移动的功能。

4. 装置整体尺寸：约139*55* 171mm（L*W*H）；

5. 该装置适用于样品的原位拉伸测试，样品为高分子薄膜，装置可整体垂直于光源轴线或者与其成一定夹角放置，适用于原位红外、紫外、荧光拉伸测试等应用；

6. 该装置可通过底座整体与其他部件固定，以改变样品处与底面距离，方便配合底部带槽的光谱仪；

7. 装置拉伸方式为双向拉伸，可保持样品中心基本不变；

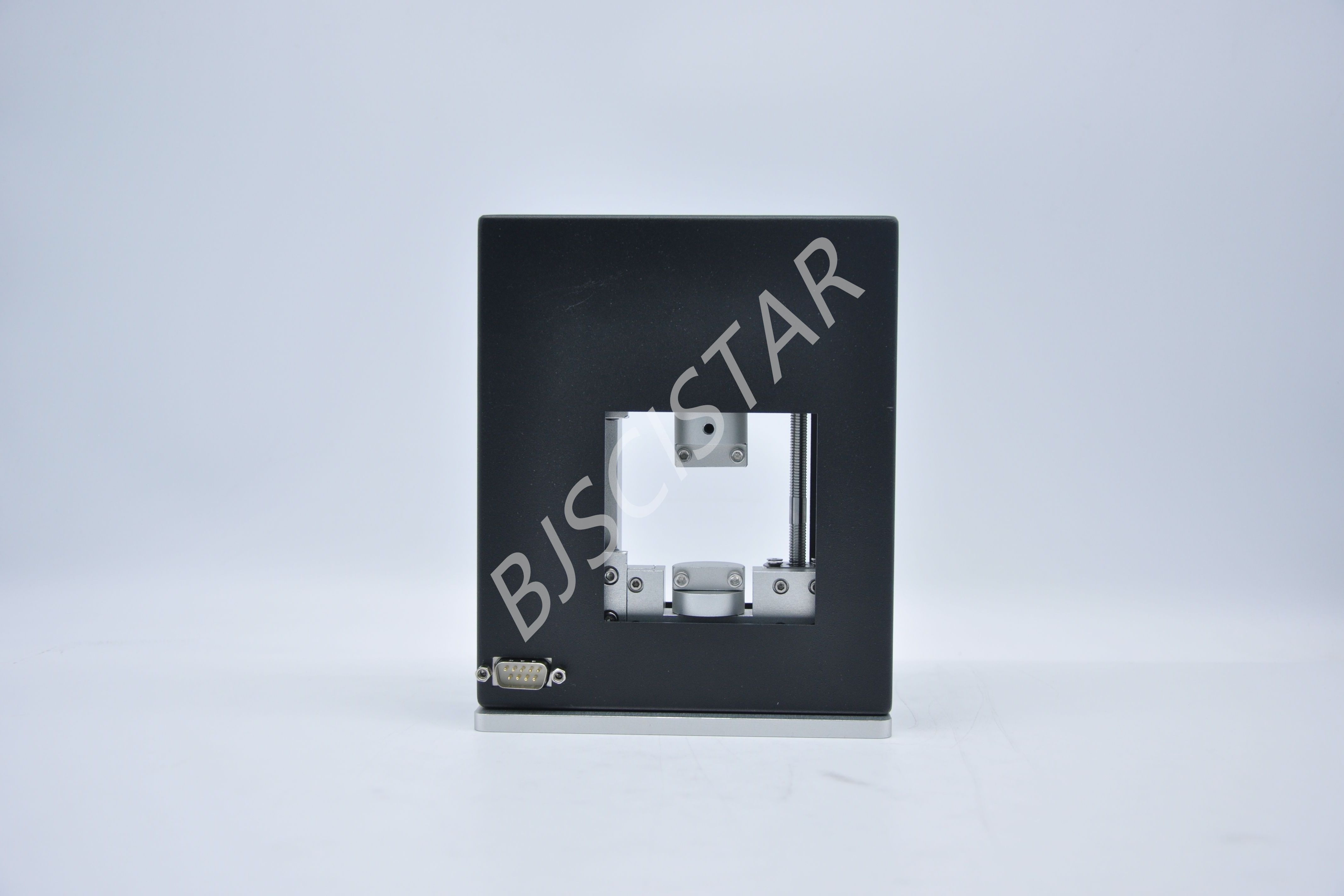

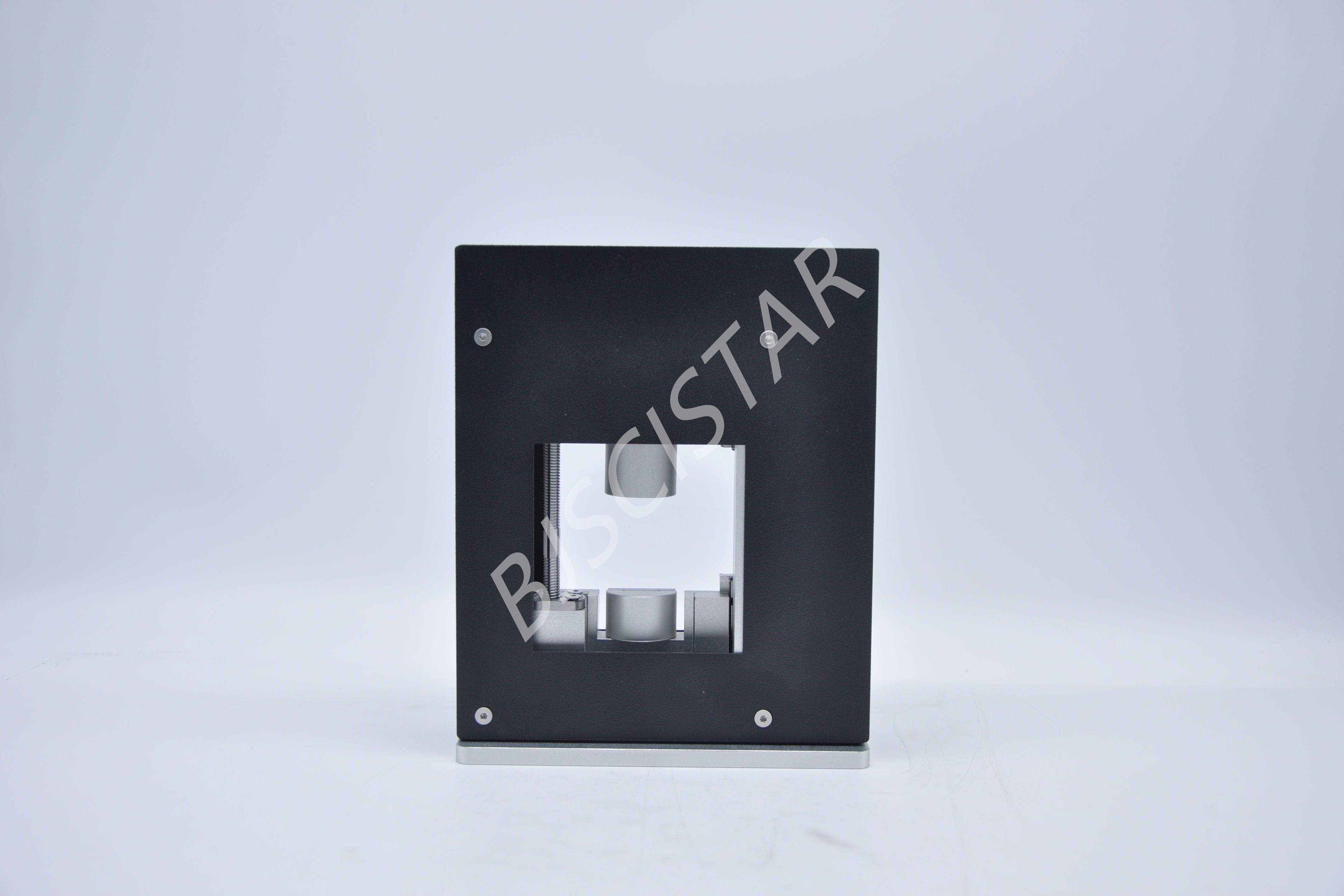

8. 装置样品处通过支撑架外侧支撑，前后开有70*70mm的窗口，45°放置时透射和荧光方向不挡光，操作可视；

9. 该装置可通过外接电脑、实现程序控制，达到读取压力数据的功能；

10. 拉力调节范围：1-100N，精度约满量程的±0.3%；

11. 设计样品长度50mm，可观测样品区域34mm，位移拉伸量调节范围：0.1-20mm；如需拉伸量调节范围增大，可减小样品长度。

12. 拉力调节范围：1-200N，精度0.1N；

13. 位移拉伸量调节范围：0.1-20mm。
