主要技术参数:
1.该装置适用于样品的拉伸/加压测试,包括50N和1000N两种力的拉压装置,其中拉伸装置可兼容圆柱形和薄膜样品的拉伸测试,加压装置可兼容1*2*1mm和0.35*1*1mm两种尺寸的样品,样品处探测器与入射光源的角度可达160°,可进行连续、多角度的原位测试;

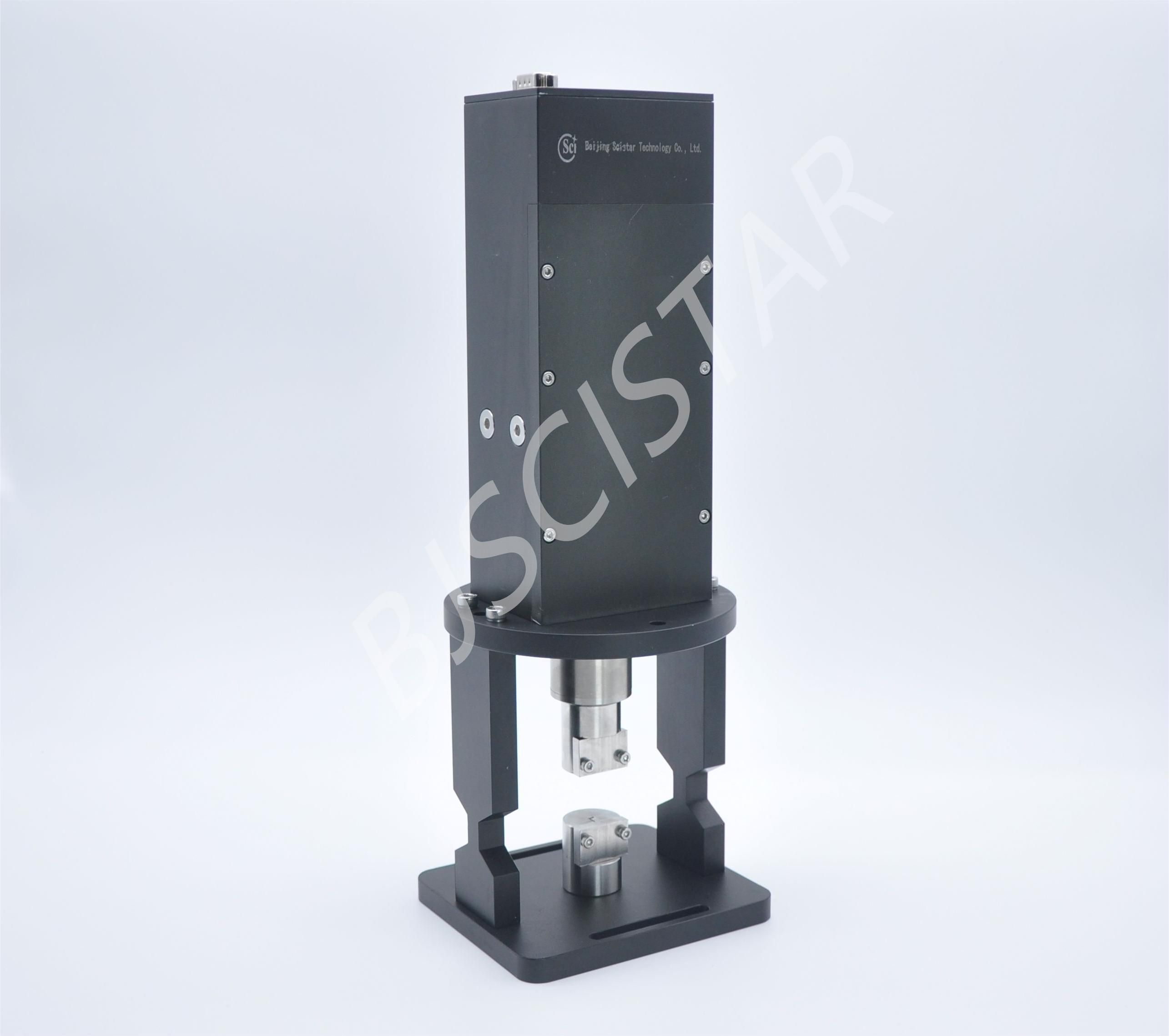

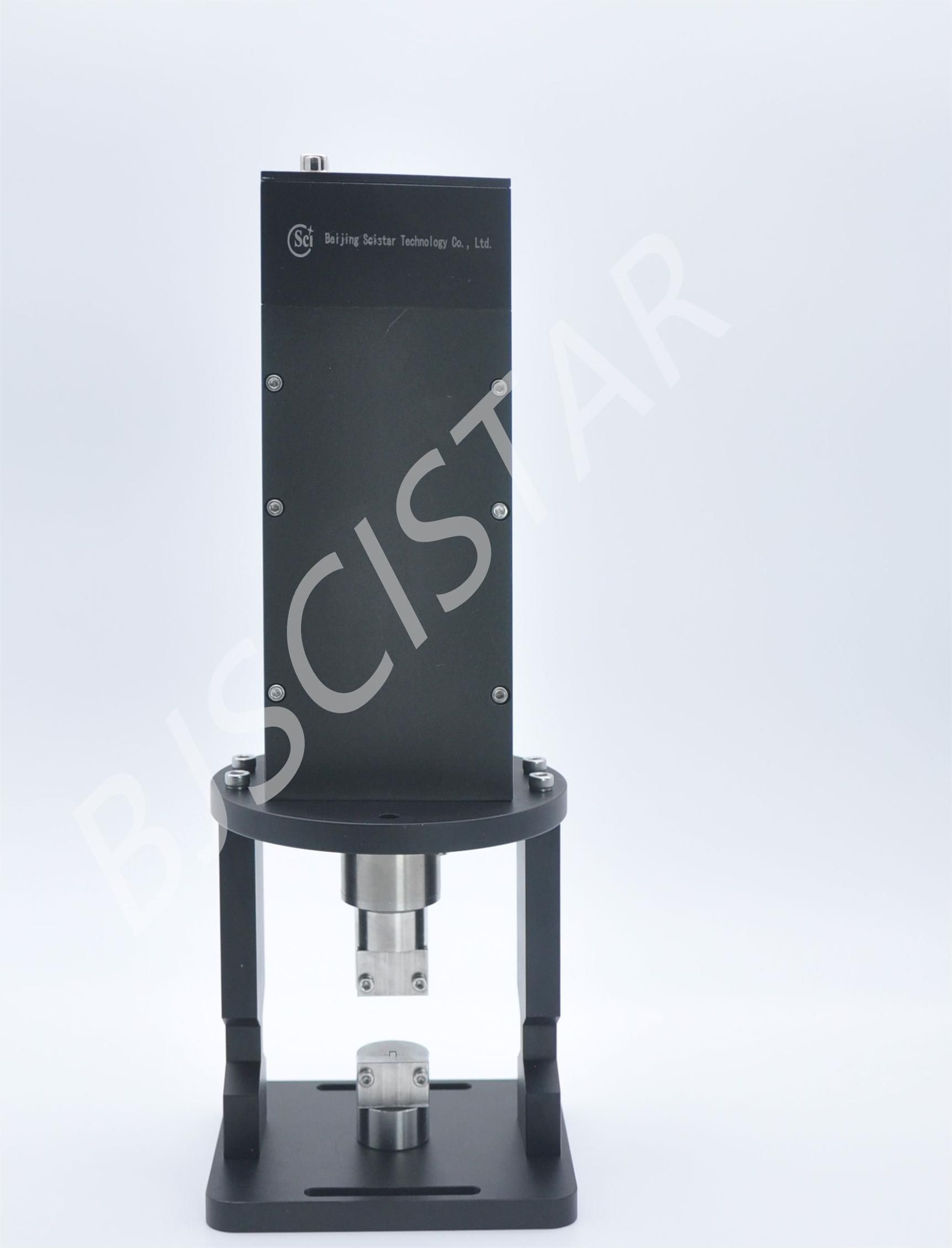

2.该原位装置主要包含了拉伸/加压驱动装置、拉/压力传感器、样品、支撑部件、样品夹/压头、底座等部件;
3.上部拉伸/加压装置通过支撑部件固定到底座,装配方便;
4.拉伸装置下部样品夹头顶面向中心凹,可在样品表面滴加液体,使液体集聚在中心处,底座设有液体收集槽,避免液体外溢;
5.同一种力的拉伸/加压装置驱动和支撑部分兼容,拉伸/加压应用切换时,只需更换上下样品夹/压头、样品和底座即可,操作方便;
6.该装置可通过底座整体固定到如旋转台等平台上;
7.该装置可通过外接电脑、实现程序控制,达到读取压力数据的功能;
8.拉力调节范围:0-50N/0-1000N,综合精度约为满量程的±0.1%;
9.拉伸/加压驱动部分位移拉伸/加压量调节范围:0.1-10mm。
