二、主要特点

1.该原位装置针对电池设计，针对电极材料的表征；

2.该装置可在充放电过程中实现电极材料的膨胀数据采集；

3.样品依照扣式电池装样大小，简单易操作，通用性强；

4.电池主壳体采用 PEEK 材质，电极片大小可根据客户需求进行定制；

5.该设备正极和负极连接电路；

6.电池内部的膨胀可通过传感器来实时监测，灵敏度高；

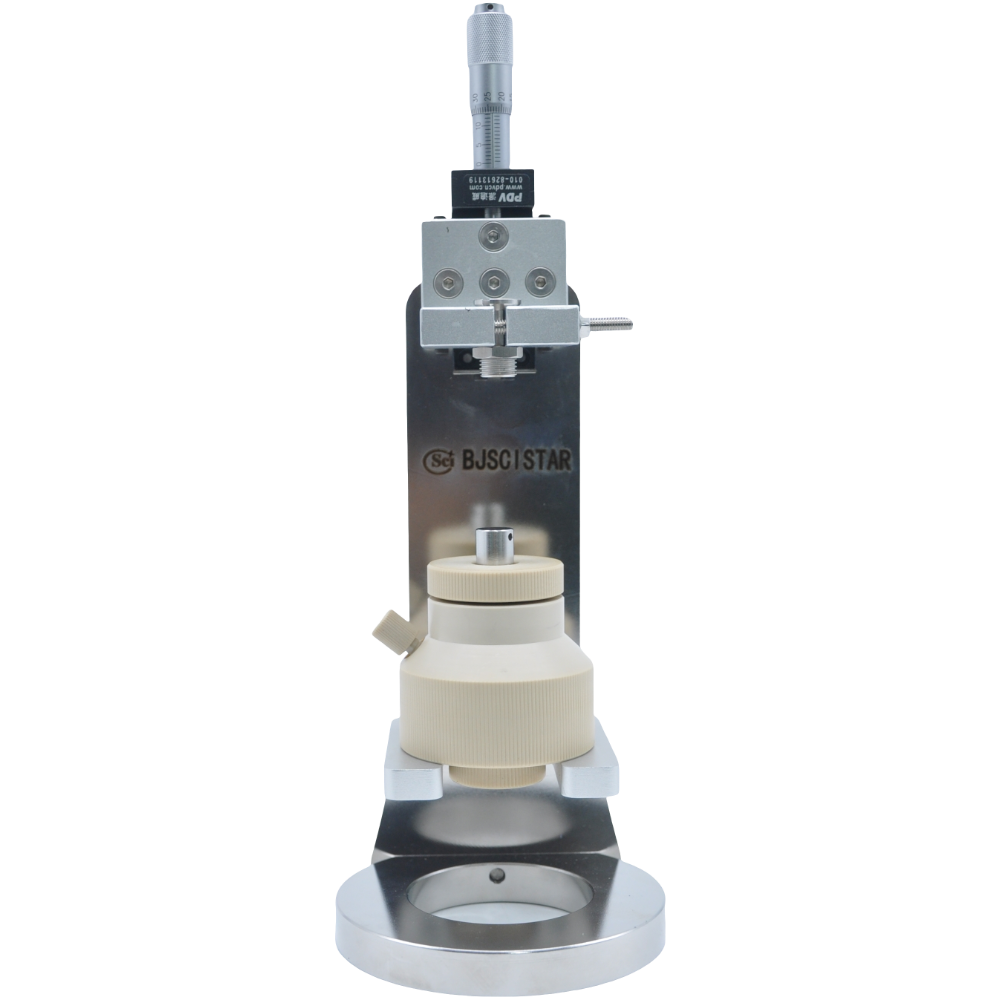

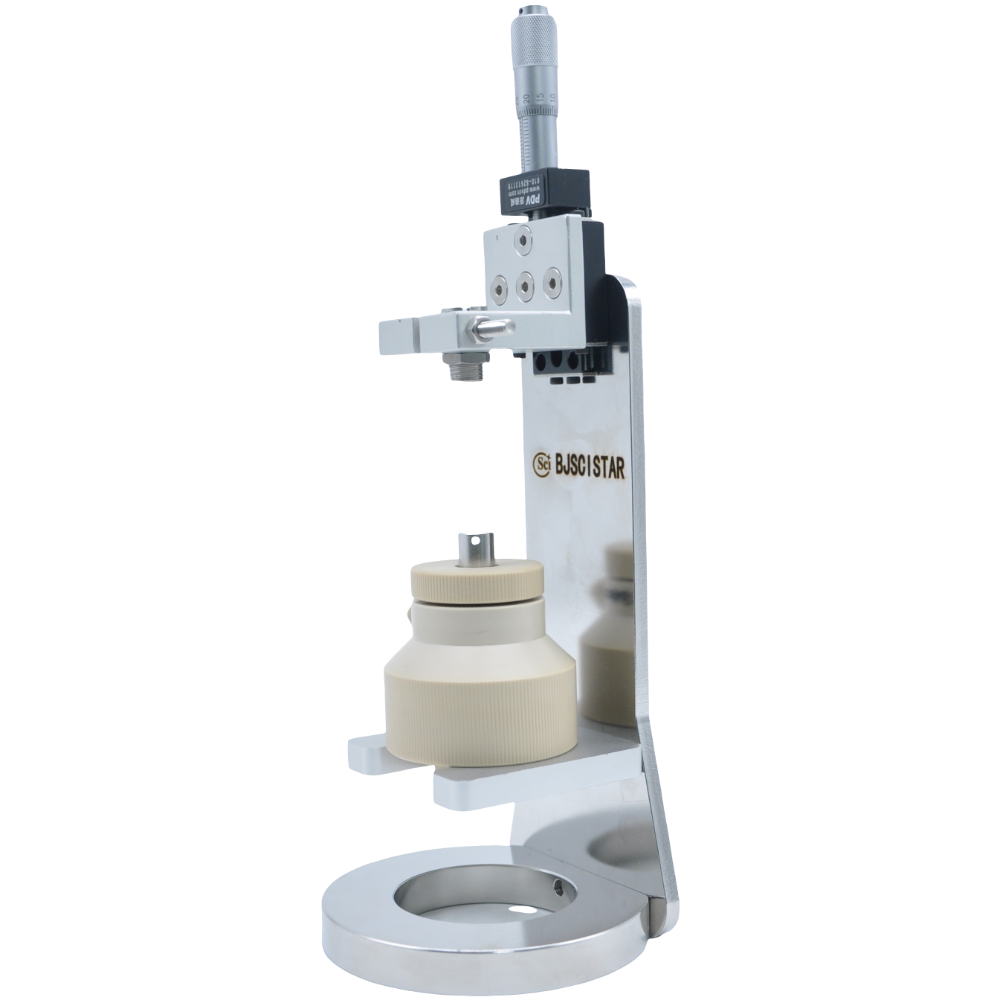

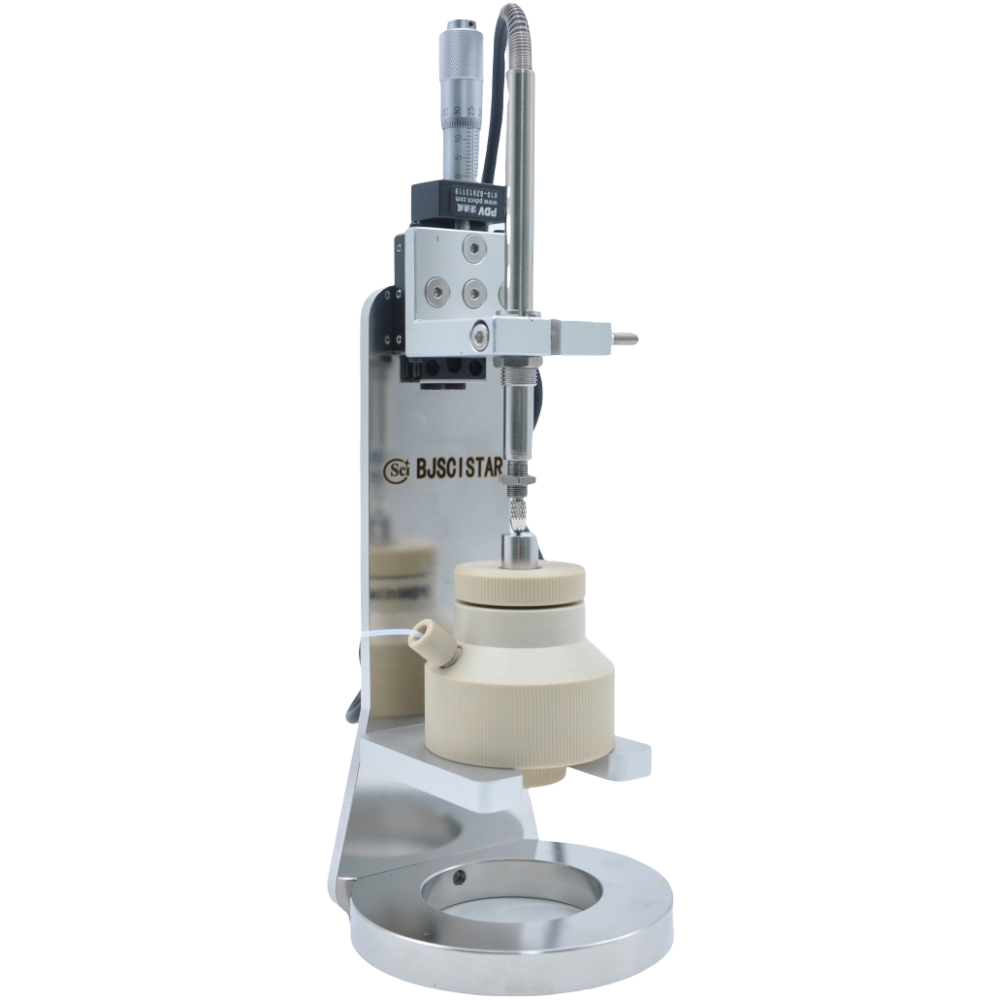

7.该原位装置包含位移传感器、电池主体部分、支架、底座、控制箱 以及控制软件等组成；

8.位移传感器位移测量范围：0-2mm，位移分辨率 0.1um，位移精度差 ±0.2um；

9. 装置整体拆卸、组装极为方便快捷，各个电池组件易于清洁。

10.电池装置可重复使用。

三、工作原理示意图
