高温高压红外漫反射装置(HTHP-DRIFTS-500)
    发布时间: 2022-09-22 19:07

一、产品简介

高温高压红外漫反射装置HTHP-DRIFTS-500是该原位装置适配公司生产的漫反射光路系统,十分适合于高温条件下多相催化、气固催化、催化体系红外在线测试;

该装置主要包含外壳、上盖、样品台、样品架、隔热层、加热体等多个部件及相关配件。

该装置各个部件合理选型,窗口及上盖密封采用挤压o型圈密封;温度采用PT100测量,位于样品下方保证温度测量的准确性。装置最终采集的温度通过专门的应用软件显示,可显示温度曲线和保存数据。

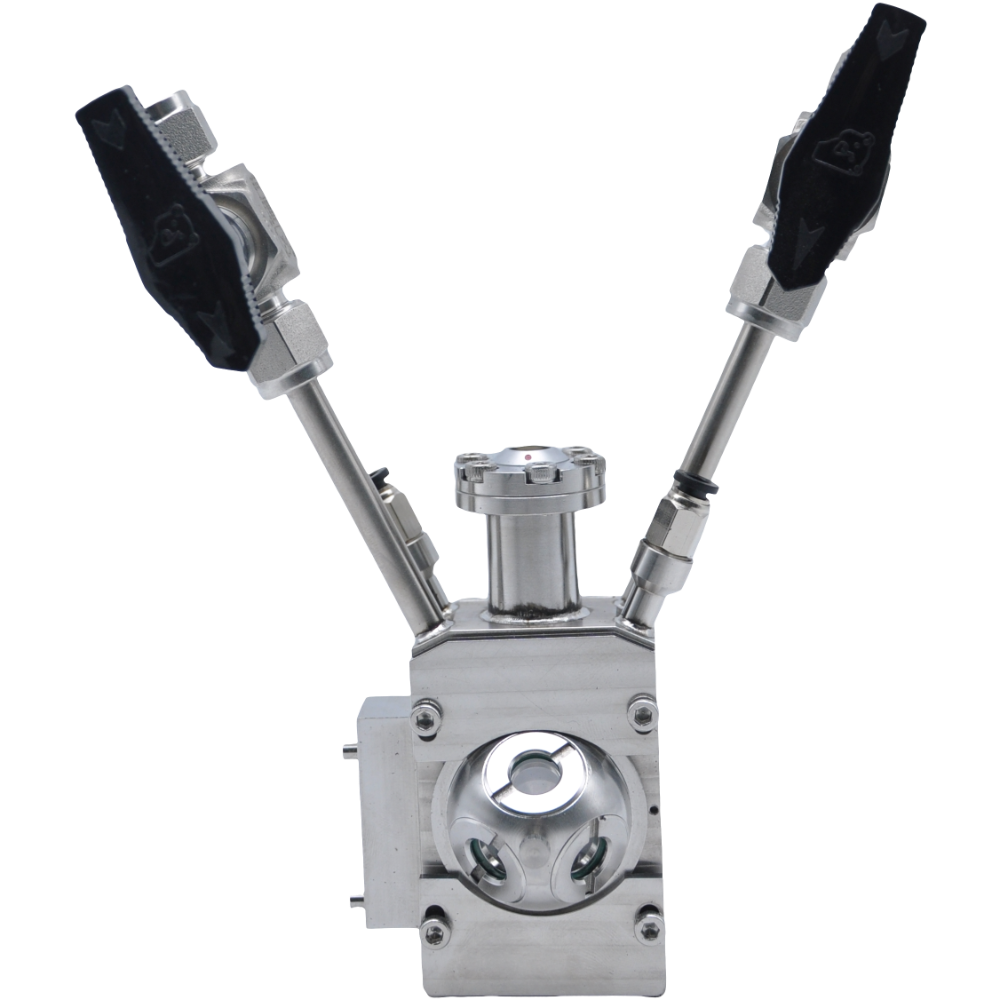

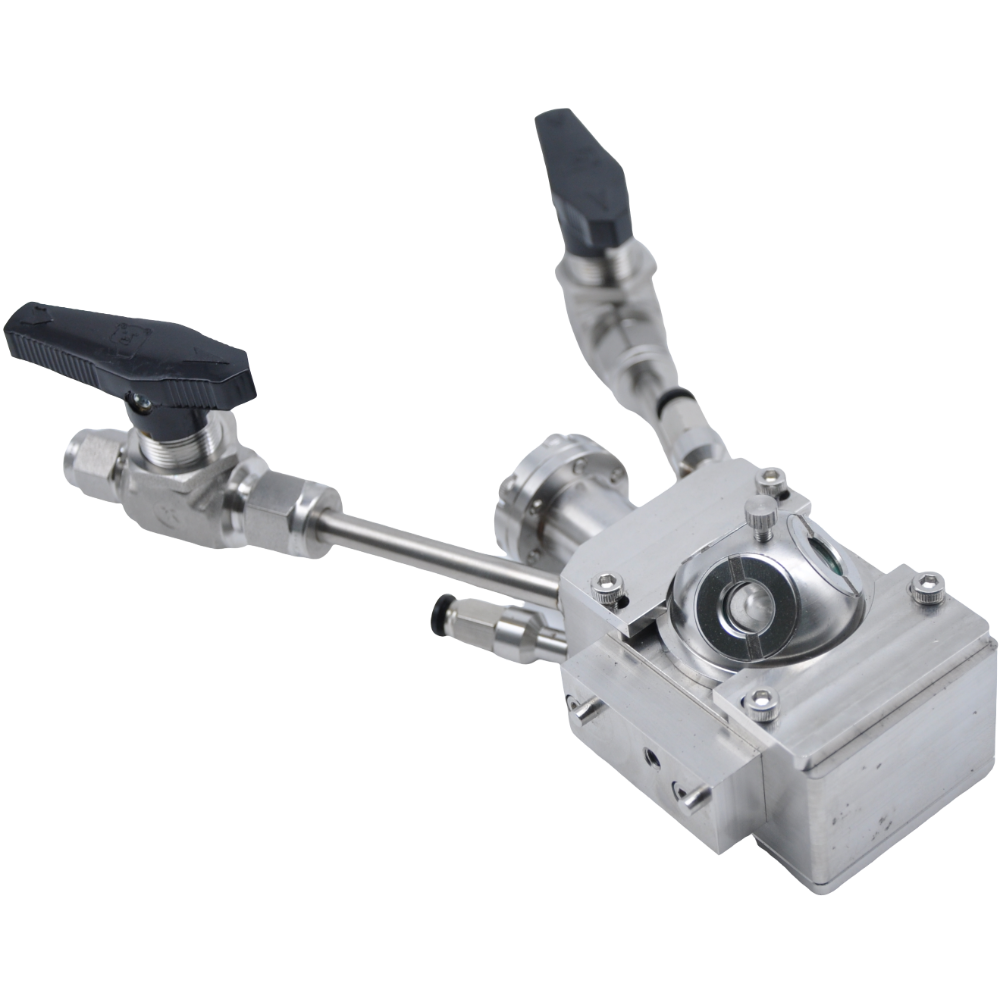

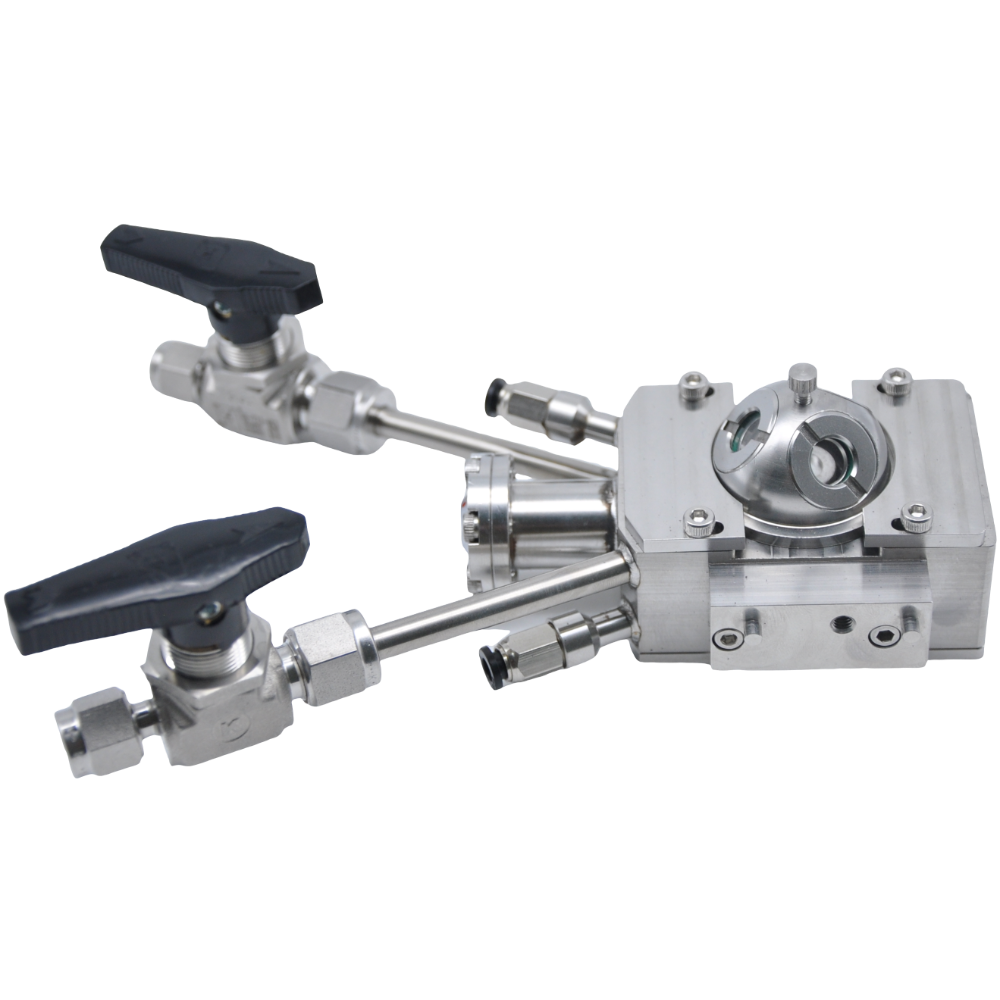

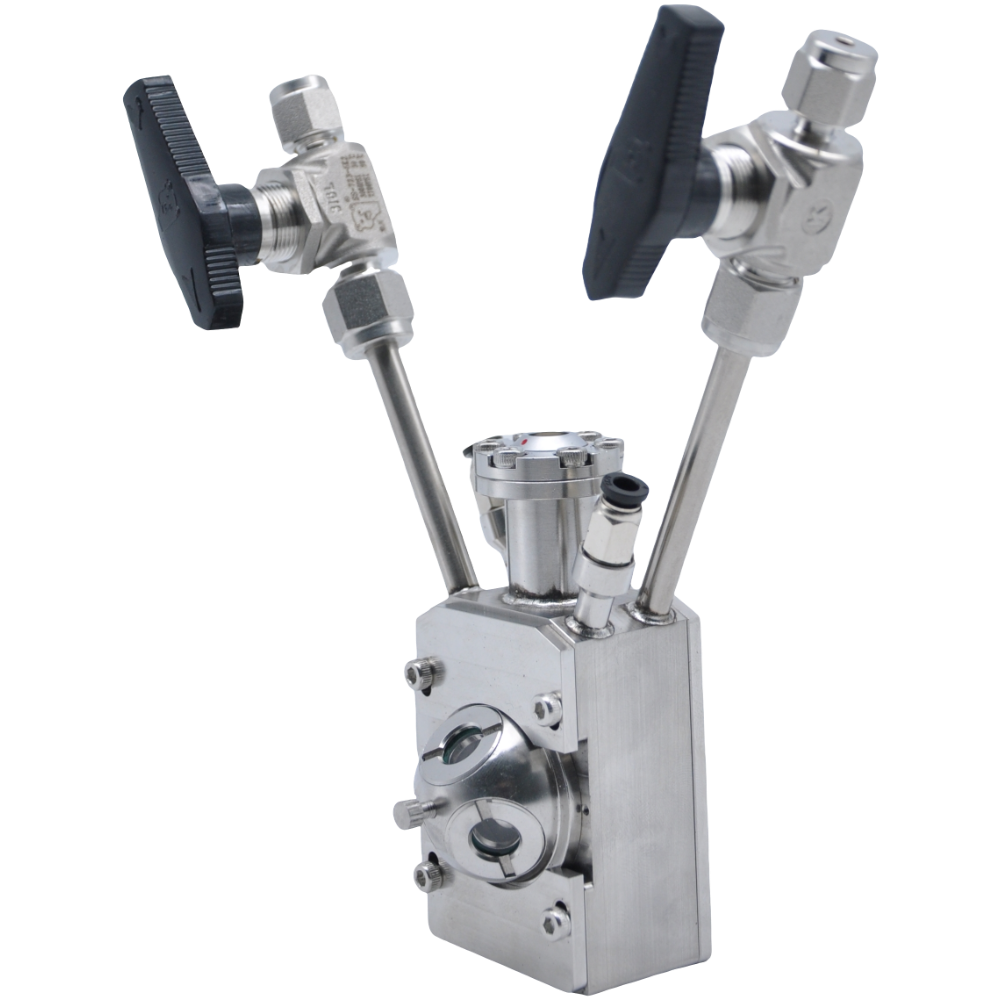

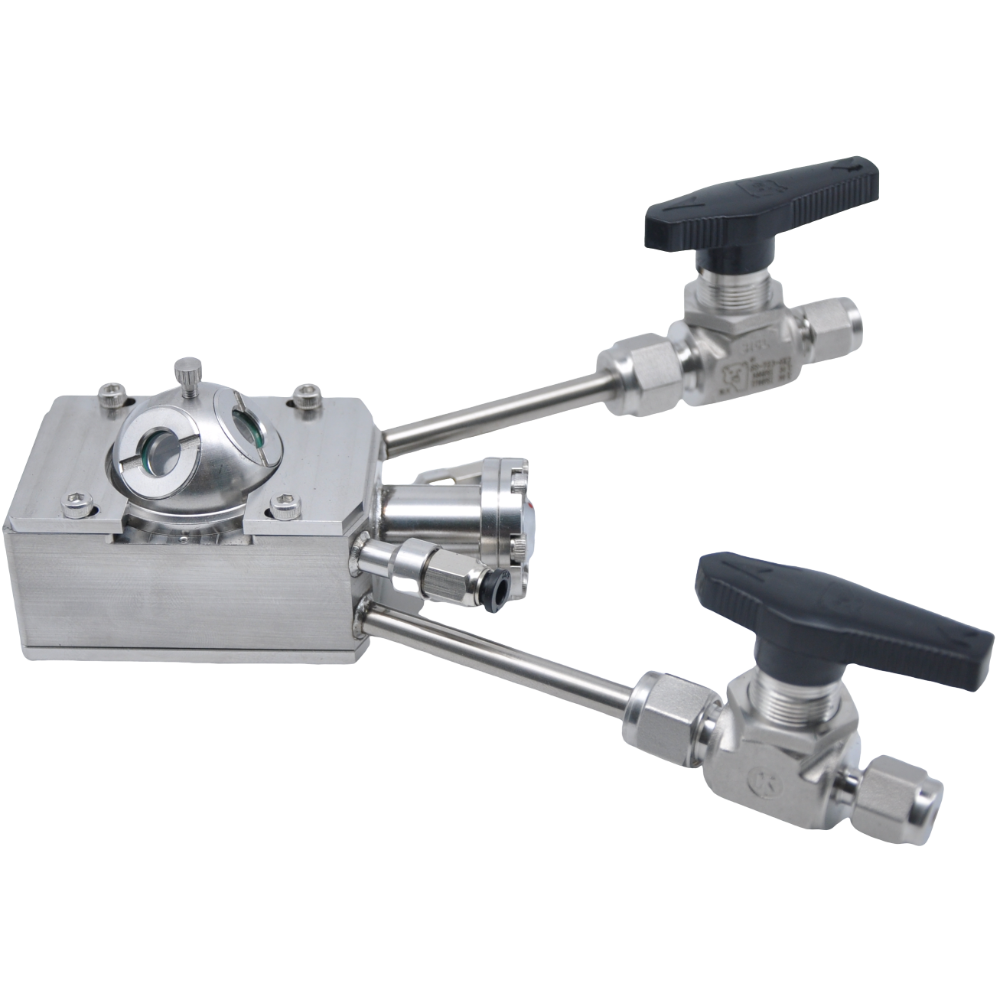

高温高压红外漫反射装置(HTHP-DRIFTS-500)

二、主要技术参数


  • 如图1.1所示高温高压红外漫反射系统主要包括:池体 + 高温加热系统 + 气体保护系统 + 水冷循环系统 + 温度监测系统(电脑即可)等多个部件及相关配件;

  • 装置采用台式加热系统,样品台加热温度范围:RT-500℃,温度控制精度:±1℃;

  • 采用Pt100温度传感器作为温度探测器,并置于加热台内部,样品正下方处;

  • 装置主体采用316L不锈钢制作,具备一定的强度和耐腐蚀性;

  • 样品台顶部配备三个窗口,分别是红外窗口2个和可见光窗口1个;

  • 装置可进行充气处理,并可承受一定压力,压力调节范围:1-30bar;

  • 配备温度控制器和水冷装置,用于控制腔体的加热温度和整个装置的表面温度,其中表面温度不高于60℃;

  • 该装置各个部件合理选型,保证良好的密封性;

  • 装置最终采集的温度通过专门的应用软件显示,可显示温度曲线和保存数据。

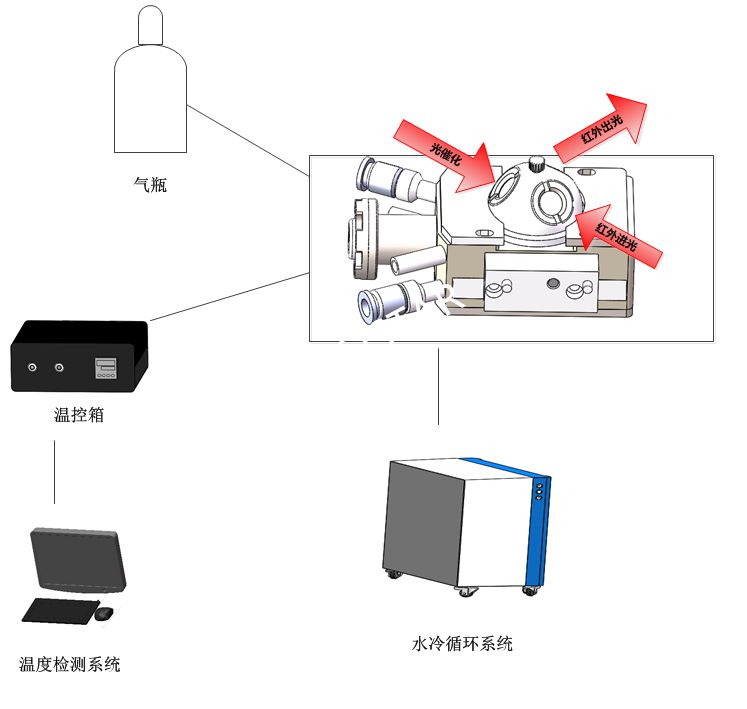

三、工作原理如下图所示
